Classificateur en spirale submergé
Descriptifs
Classificateur en spirale submergé Avec l'aide du principe selon lequel la taille des particules solides est différente, la densité est différente et sa vitesse de sédimentation dans le liquide est différente, lorsque la suspension est envoyée au classificateur en spirale, les fines particules de minerai flottent dans le l'eau et s'écoulent en trop-plein, et les grosses particules de minerai coulent au fond du réservoir et sont poussées vers la partie supérieure par la spirale.
L'entrée d'alimentation du classificateur immergé est située au milieu de la zone de peuplement. Au-dessous du réservoir d'eau installé de manière oblique se trouve la zone de règlement de la pâte à papier. La vis tourne à basse vitesse pour remuer la pulpe pour suspendre les fines particules au-dessus et déborder au niveau du déversoir. Les grosses particules tombent au fond du réservoir et sont transportées vers l'orifice de décharge par vis comme sable de retour.

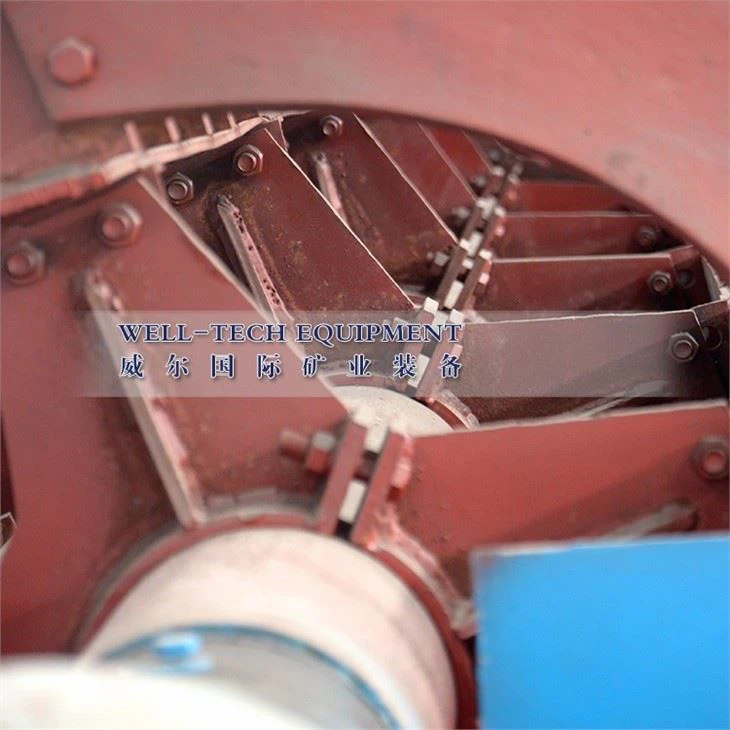

La lame en spirale du classificateur par submersion à l'extrémité inférieure complètement immergée sous le niveau de liquide, la zone de classification est grande et lisse, adaptée à la classification des particules fines, qui est inférieure à 0,15 mm, et avec une productivité de débordement plus élevée.
Caractéristiques:
1: La spirale à l'extrémité du trop-plein s'enfonce en dessous du niveau de liquide dans la zone de peuplement, qui est profonde et large.
2: le classificateur en spirale submergé est bon pour l'équipement de classification des particules fines;
Spécifications techniques du classificateur à spirale de type submersion
Taper | Modèle | Diamètre de la spirale (mm) | Vitesse de rotation en spirale (tr/min) | Réservoir | Angle d'inclinaison | Capacité | Puissance | Poids (Kg) | |||
Longueur (mm) | Largeur (mm) | Débordement (m3) | Retour de sable (m3) | Moteur d'entraînement | Moteur de levage | ||||||
Type d'immersion Spirale simple | FLC-10 | 1000 | 6-7.4 | 8400 | 1112 | 14°-18°30' | 75 | 473-1026 | 5.5 | -- | 6000 |
FLC-12 | 1200 | 5-7 | 8400 | 1372 | 14°-18°30' | 120 | 1170-1630 | 7.5 | 2.2 | 11020 | |
FLC-15 | 1500 | 2.5-6 | 10500 | 1664 | 14°-18°30' | 185 | 1140-2740 | 7.5 | 2.2 | 15340 | |
FLC-20 | 2000 | 3.6-5.5 | 12900 | 2220 | 14°-18°30' | 320 | 3890-5940 | 11/15 | 3 | 29060 | |
FLC-24 | 2400 | 3.64 | 11130 | 2600 | 14°-18°30' | 455 | 6800 | 18.5 | 4 | 37267 | |
FLC-30 | 3000 | 3.2 | 14300 | 3200 | 14°-18°30' | 705 | 11650 | 30 | 4 | 43500 | |
Type d'immersion Double spirale | 2FLC-12 | 1200 | 6 | 8400 | 2600 | 14°-18°30' | 240 | 1770-2800 | 7.5×2 | 1.5×2 | 19610 |
2FLC-15 | 1500 | 2.5-6 | 10500 | 3200 | 14°-18°30' | 370 | 2280-5480 | 7.5×2 | 2.2×2 | 27450 | |
2FLC-20 | 2000 | 3.6-5.5 | 12900 | 4280 | 14°-18°30' | 640 | 7780-11880 | 11×2 15×2 | 3×2 | 50000 | |
2FLC-24 | 2400 | 3.67 | 11130 | 5100 | 14°-18°30' | 910 | 13700 | 37 | 4×2 | 65283 | |
2FLC-30 | 3000 | 3.2 | 14300 | 6300 | 14°-18°30' | 1410 | 23300 | 45 | 4×2 | 84870 | |
Applications

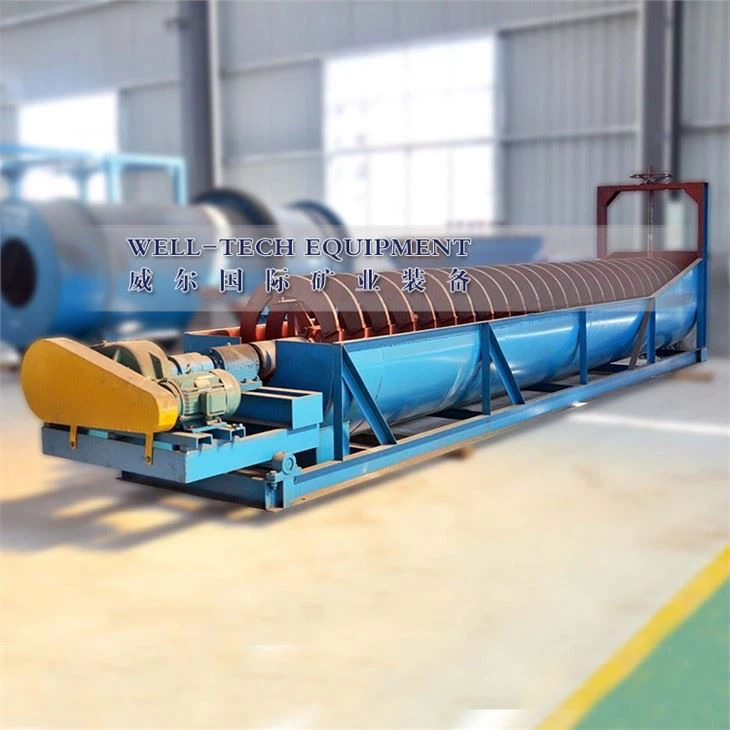

Classificateur en spirale de sable de silice
Machine à classer en spirale
Classificateur de sable
