Nom du produit : machine à gabarit.
Application : pour la séparation de l'or placérien/or alluvial, du tungstène, du fer, de l'étain, de l'hématite, du cuivre, du tantale, du niobium, du titane, du manganèse, de la barytine, du zirconium, du chrome et des pierres précieuses/diamants, etc.
Taille d'alimentation :0-20 mm.
Capacité : 20 tonnes par heure un ensemble.
ONotre machine à gabarit en dents de scie est un nouveau type deénergie équipement de séparation par gravité économe et hautement efficace et développé sur la base de la machine de gabarit à onde sinusoïdale traditionnelle. La différence entre Saw-tooth Wave Ladder Jig et Sine Wave Jig est que la courbe de pulsation pour le jigging est en forme d'onde en dents de scie, avec un flux ascendant rapide et un flux descendant lent. La couche de lit est élevée intégralement et lentement abaissée avec un long temps de relâchement effectif, permettant une augmentation significative de la capacité de traitement de la surface de criblage unitaire, une diminution de la limite inférieure de récupération de la taille des grains et une grande économie d'eau d'appoint pour la fraction sous-dimensionnée.
ILes tests industriels effectués sur le gabarit d'onde en dents de scie et le gabarit d'onde sinusoïdale à des fins de comparaison ont montré que le taux de récupération pour le fonctionnement du gabarit d'onde en dents de scie est augmenté deSn:3,01 pour cent , W:5,5 % , Pb:1,63 % , Zn:2,04 % ; Le la consommation d'eau diminue de 30 % -40 % que le gabarit traditionnel. Jla zone se réduit de 1/3 et la la course peut s'ajuster.
Fonctionnalité
u Grande capacité
u Taux de concentration élevé et récupération élevée
u Fabriqué avec des matériaux de la plus haute qualité
u Efacile à installer, à utiliser et à entretenir
u La courbe de pulsation est en forme d'onde en dents de scie facilitant la sédimentation des minéraux lourds
u Économie d'eau 30-40 % par rapport à un gabarit ordinaire
u La vitesse de pulsation très facile à régler par régulateur
u Convient pour le dégrossissage et le nettoyage
u Peut obtenir un bon résultat dans le traitement de l'or placérien, du tungstène, du fer, de l'étain, de l'hématite, du cuivre, du tantale-niobium, du titane, du manganèse, de la barytine, du zirconium, du chrome et des pierres précieuses, etc.

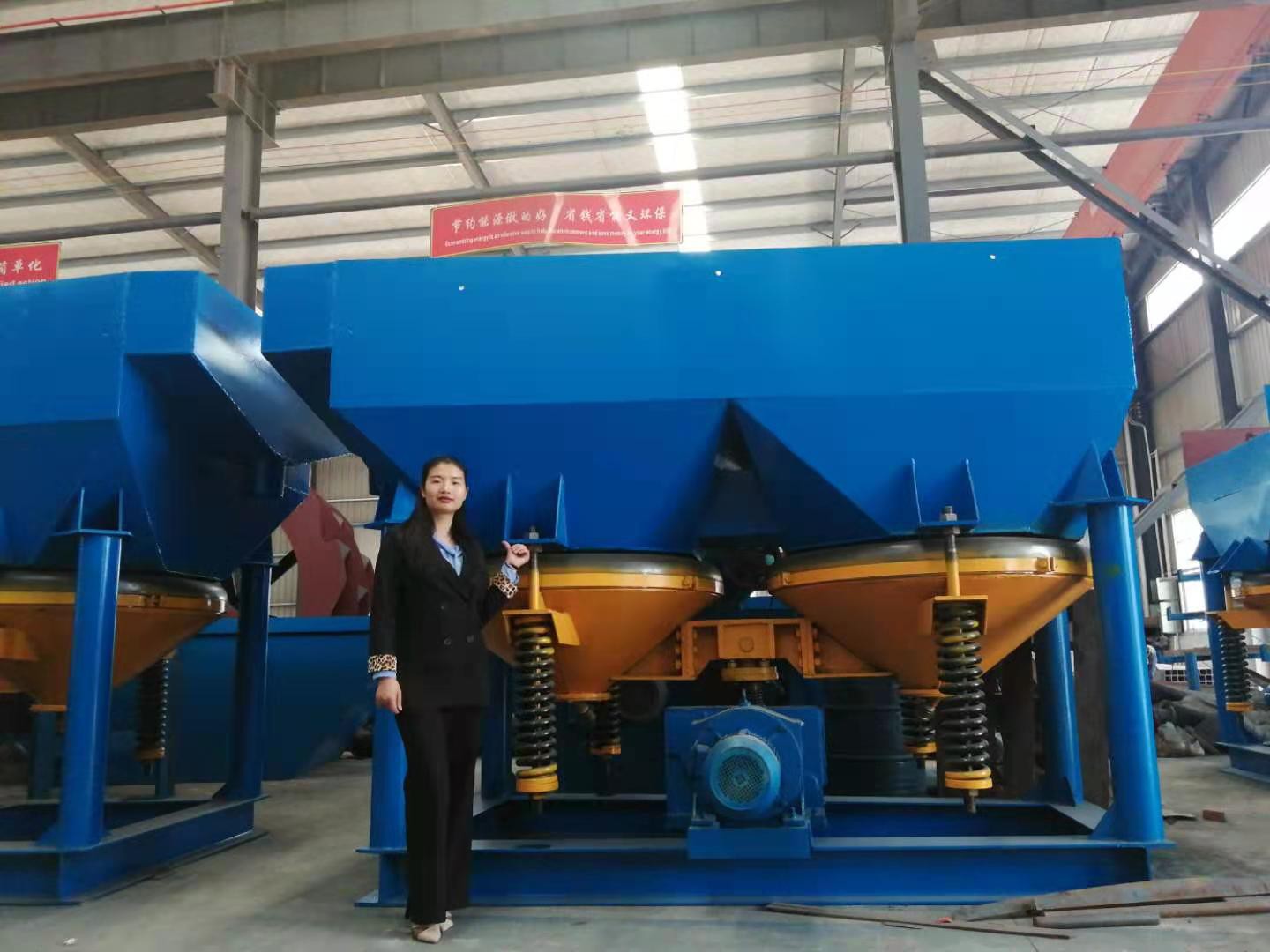

Machine à gabarit
Principaux paramètres techniques
Modèle | Gabaritchut | Diaphragme | Alimentationsize (mm) | Quantité de maquillage waterme3/t) | Pression de l'eau d'appoint (Mpa) |
Capacité (t/h) | Pouvoir (kw) | Dimensions (mm) | Lester (Kg) | ||
Forme | Zone (m2) | Accident vasculaire cérébral (mm) | Fréquence descourse (tr/min) | ||||||||
JT0.57-1 | Trapèze | 0.57 | 8.5—12 10—17 12-21 | 80-180 | <6 | 1-2 | Supérieur ou égal à 0.05 | 1.5-3 | 1.5 | 1550×780×1530 | 610 |
JT1-1 | Trapèze | 1.04 | <10 | 2-3 | 2.5-5 | 2.2 | 2270×1110×1890 | 900 | |||
JT2-2 | Rectangle | 2.28 | <10 | 2-4 | 5-10 | 3 | 3225×1550×2050 | 1640 | |||
JT3-1 | Trapèze | 3 | 12-30 | 50-125 | <10 | 3-6 | 7.5-15 | 5.5 | 2745×2000×3030 | 3085 | |
JT4-2 | Rectangle | 4 | 25-57 | <25 | 4-8 | 8-20 | 7.5 | 4240×1990×2750 | 3098 | ||
JT4-2S | Rectangle | 4 | 25-57 | <25 | 4-8 | 8-20 | 4×2 | 4240×1990×2750 | 4000 | ||
JT5-2 | Trapèze | 4.86 | 12-30 | <10 | 3-6 | 12-25 | 7.5 | 4081×2202×2639 | 4500 | ||
Principe de fonctionnement de la machine à gabarit / Comment fonctionne la machine à gabarit?
Séparateur de gabarit comme séparateur par gravité, pas besoin de produit chimique, utilisez simplement de l'eau pour le lavage. Utilisez du minerai de fer comme pierre de lit comme moyen de séparation.
alimentant le minerai de la boîte d'alimentation, les granules de minerai se déplaceront dans les écoulements d'eau alternatifs verticaux. Des couches seront formées en raison de la différence de densité des matériaux. Les minéraux à faible densité se trouveront dans la couche supérieure et circuleront avec le flux de pâte à papier tandis que les matériaux à plus grande densité se trouveront dans la couche inférieure et seront déchargés du port de décharge vers le bas sous forme de concentré de machine à gabarit.
